本機主用于手機電阻、電容觸摸屏點擊、劃線壽命測試，電腦控制，電腦屏顯示，具備次數自動記憶，掉電記憶，點擊力量壓力控制，壽命次數累計，達到所設定次數自動停機等功能。

技術參數：

l  測試工位：2個、4個（可選）；

l  X軸移動距離：180mm，Y軸移動距離：200mm；Z軸移動距離:15 mm

l  畫線移動速度：1000-7000mm/min；

l  六位計數，具有掉電記憶功能；

l  點擊速度：0-180次/分；

l  氣缸：CJ2B6-15SR；

l  體積：590mm*600mm*565mm；

l  重量：35kg；

l  電源：1φ 60HZ AC220V 1A；

l  電機：扭距1.3N.m；

l  運行的軌跡圖形：正方形,長方形,等邊三角形,直線等；

l  點擊要求：10-180次/分鐘，點擊力：100g-500g可調，可設定100萬次，具有掉電記憶功能。

主要零部件：

l  機臺本體：一臺；

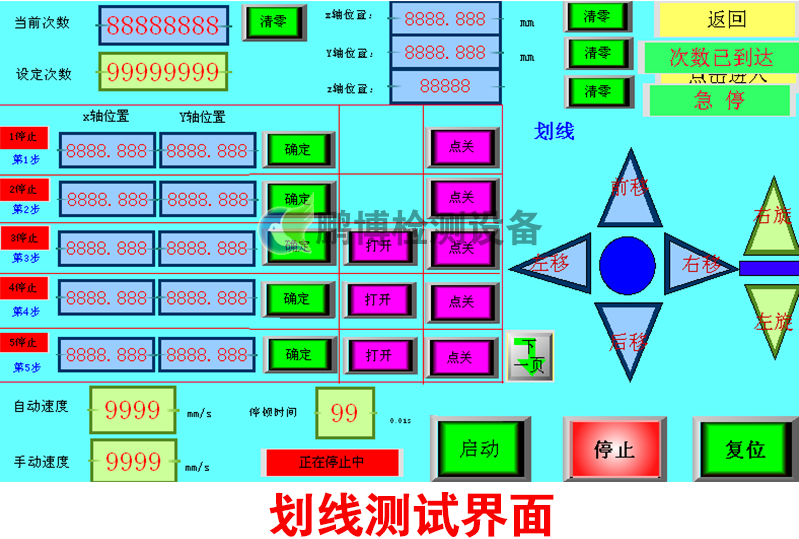

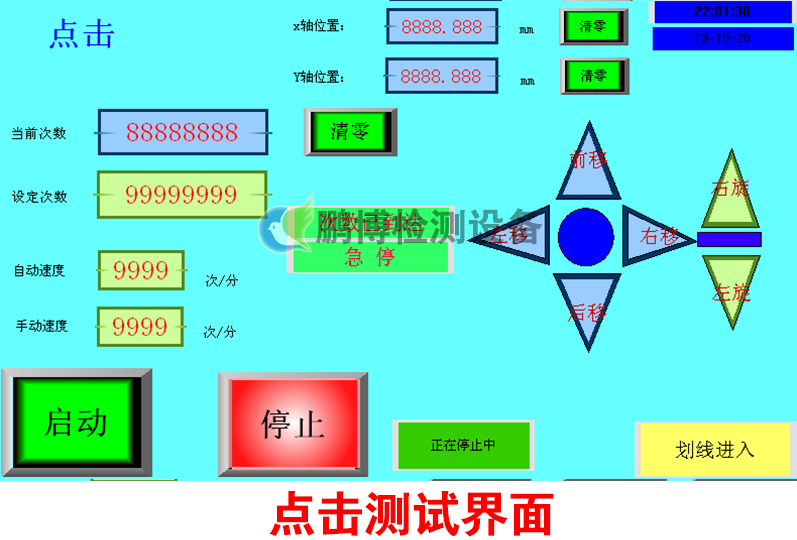

l  單片機控制,觸摸屏顯示:1個；

l  劃線桿(100g)2根、點擊氣缸2個（SMC），劃線筆自備（直徑2.5-5mm）；

l  50g、100g、250g砝碼各2個；

l  手機固定夾具 (X、Y可調)2套(或觸摸屏夾具)；

l  步進電機：2個；

l  電子稱：一個(1kg)；

l  電源線：一根；

l  直線道軌、滾珠絲桿：2個。

測試標準（參考）：

l  試驗名稱：點擊壽命測試、劃線壽命測試
l  測試環境：室溫20~30℃
l  測試方法：對觸摸屏的功能區域上的同一點施加250g的力，1次/秒進行點擊，共點擊100萬次，檢查樣品外觀、功能；點擊壽命測試通過后，在觸摸屏的功能區域（大于油墨邊緣3mm），施加250g的力，以每秒60mm的速度在相同的位置來回筆畫（10-100mm）10萬次，檢查樣品外觀、功能。
l  判斷標準：檢查樣品測試點無破損、斷裂等不良，測試樣品功能符合要求。
