一、用途：

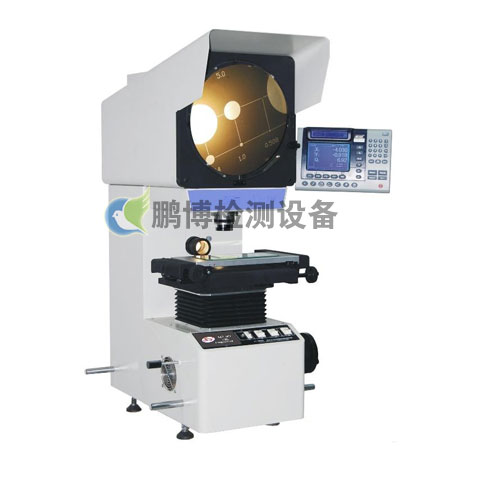

本投影儀是機、電、光學一體化的精密高效測量儀器,用于對高精度工件作尺寸、長度、形狀、輪廓放大后投影檢查、測量比對。本機是通過純光學鏡頭對工件進行放大測量，成像無任何數字模擬輸出。影像效果清晰，測量精度高。

二、產品應用：

機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

三、產品特點：

1、本機采用模擬日光照射效果，測量人員不會在測試的過程中出現眼睛疲勞；

2、此投影儀Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐久性

3、成像清晰、方便量測測量示值誤差可達（3+L/100）um, L為被測量長度（單位：mm）；

4、儀器配有專用腳踏開關，數據輸出和采樣十分方便

5、在透射光照明下，輪廓測量誤差小于0.08%。

6、多功能數據處理器系統，現已升級成大液晶屏數字顯示處理器。

四、技術參數：

1、工作臺

1）金屬工作臺尺寸:340×152mm

2）玻璃臺面尺寸:180×70mm

3）X坐標行程:150mm

4）Y坐標行程:50mm

5)Z坐標行程（調焦用）:90mm

6)X，Y坐標數顯解析度:0.001mm

7)軸向測量精度:(3+L/100)μm

2、投影屏

1)投影屏尺寸:直徑315mm

2)投影旋轉范圍:0-360度

3)旋轉角度數顯解析度:1′或0.01度

4)平面及表面輪廓精度:0.08%

3、光學投影儀物

1)放大倍率:10X;20X;50X

2)物方視場范圍（直徑）:30mm;15mm;6mm

3)物方工作距離: 73mm;35mm;15mm

4、數據處理系統:JT多功能數據處理系統

5、儀器照明:透射與反射照明光源均為24V，150W鹵素?zé)?/p>

6、儀器電源:110/220V(AC),50/60HZ,總功率400W

7、冷卻方式:強制風冷（3支軸流風扇）

8、外形尺寸長×寬×高:730×550×1060

9、儀器重量(單位：KG):170

10、顯示軸數:X，Y軸為線性電子尺、A軸為角度編碼器

11、分辨率：0.001mm（X，Y軸）/0.01度（A軸）

12、坐標顯示：X，Y坐標/極坐標顯示

13、數據處理器功能

1）99組幾何測量結果記憶，10組測量坐標

2）誤差修正功能、線性誤差修正、非線性誤差修正

3）數據輸出接口、RS-232C數據輸出接口

4）幾何測量功能、三點（多點）求圓、兩點求線、點測量距離計算、四點求角兩線相交的點與角度、點線垂直測量
