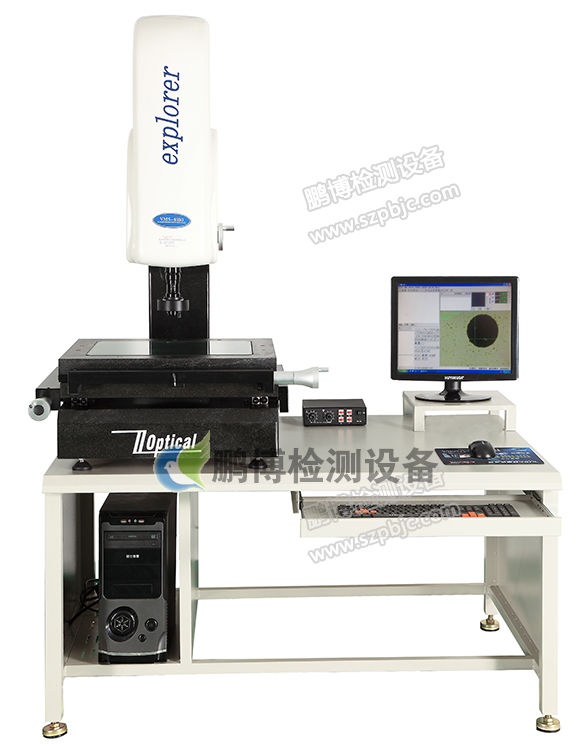

影像測量?jī)x適用于以二次元測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。影像測量?jī)x具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用Mclns測量軟件測繪圖形進行處理及輸出。

型號VMS-3020F（手動）

技術參數：

l  X/Y軸行程：300MM*200MM；

l  Z軸行程：有效空間245mm,調焦行程200mm，工作距離95mm；

l  玻璃臺面尺寸：330*230mm；

l  傳動型式：XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動；

l  光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM）；

l  測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250；

l  攝像機：日本SONY索尼CCD，放大倍率30-230X；

l  鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X；

l  光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調；

l  儀器外形尺寸（L*W*H）：1100*700*1650mm；

l  儀器重量（KG）：280KG

型號VMS-4030F（手動）

技術參數：

l  X/Y軸行程：400MM*300MM；

l  Z軸行程：有效空間245mm,調焦行程200mm，工作距離95mm；

l  玻璃臺面尺寸：430*330mm；

l  傳動型式：XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動；

l  光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM）；

l  測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250；

l  攝像機：日本SONY索尼CCD，放大倍率30-230X；

l  鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X；

l  光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調；

l  儀器外形尺寸（L*W*H）：1100*700*1650mm；
