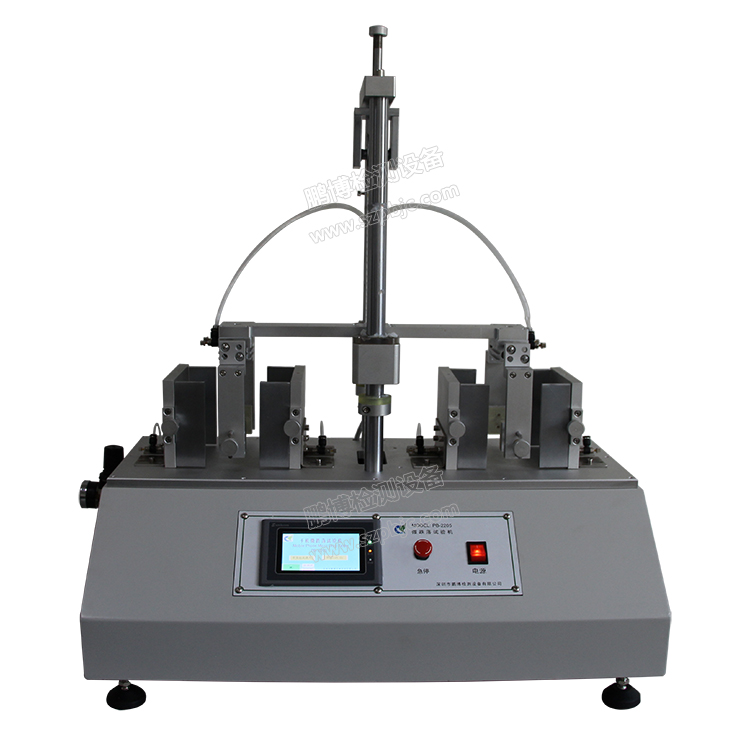

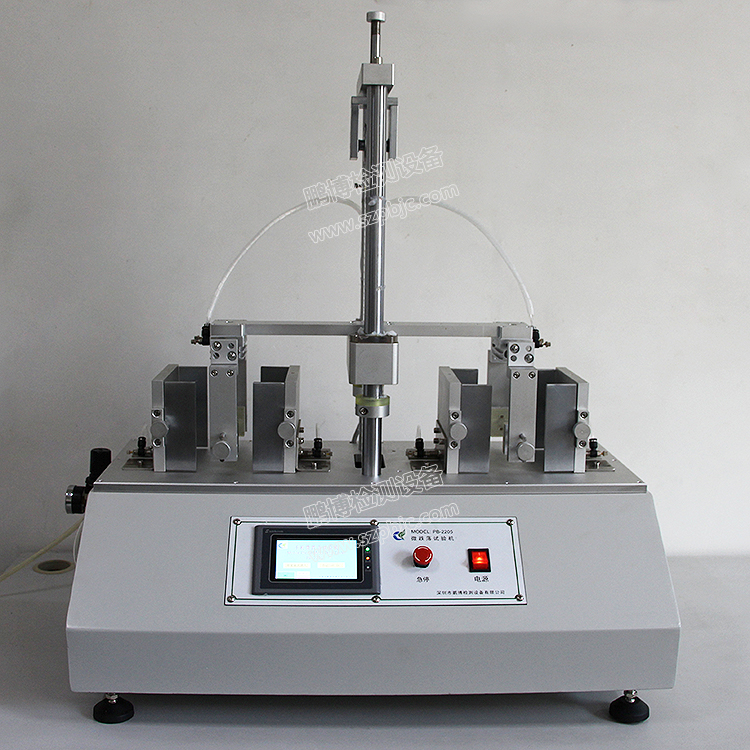

用于手機、平板、對講機、電子詞典等小型電子消費類產品，在1-150mm高度范圍內重復自由跌落的測試，檢測產品在一定高度落下的耐沖擊性。

動作原理：

升降電機帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，手機成自由跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，升降氣缸帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，手機成自由跌落運動，如此反復直至設定次數。

主要特征：

l  可實現對產品6個面的反復跌落；

l  觸摸式液晶 控制大屏，完美人機界面操作；

l  可設定跌落次數，PLC可編程控制，完成后自動停止；

l  兩個工位，分別獨立計數，提升效率；

l  進口電機、氣缸等，性能穩定，持久耐用；

l  符合YD/T1539-2006、GB/T2423.8-1995、IEC60068-2-32標準。

技術參數：

l  抓取方式：氣爪式，可定制一夾一吸；

l  跌落表面材料：鋁板或鋼板可選，厚度為12mm

l  跌落面： 6個面；

l  PLC控制器及觸摸屏：1套；

l  工位：2個或定制；

l  試件重量：2kg(max)；

l  試件尺寸：適合7.0英寸及以下（標配）或定制；

l  跌落有效高度： 1～150mm；

l  速度范圍：6～25次/min ；

l  機臺尺寸：L710*D400*H860mm

l  氣源：≥0.5Mpa；

l  電源：AC 220V；

l  機器重量：約40kg；

主要零部件:

l  上升、下降電機：1套；

l  復位氣缸：4個（SMC）；

l  機械手指：2個（SMC）；

l  觸摸屏：美國SAMKOON；

測試標準（參考）:

l 測試環境：室溫20~30℃。

l 測試方法：10cm高度，4個側面各500次，正反面各4000次，共1萬次。

l 判斷標準：屏幕無破裂，功能正常。
