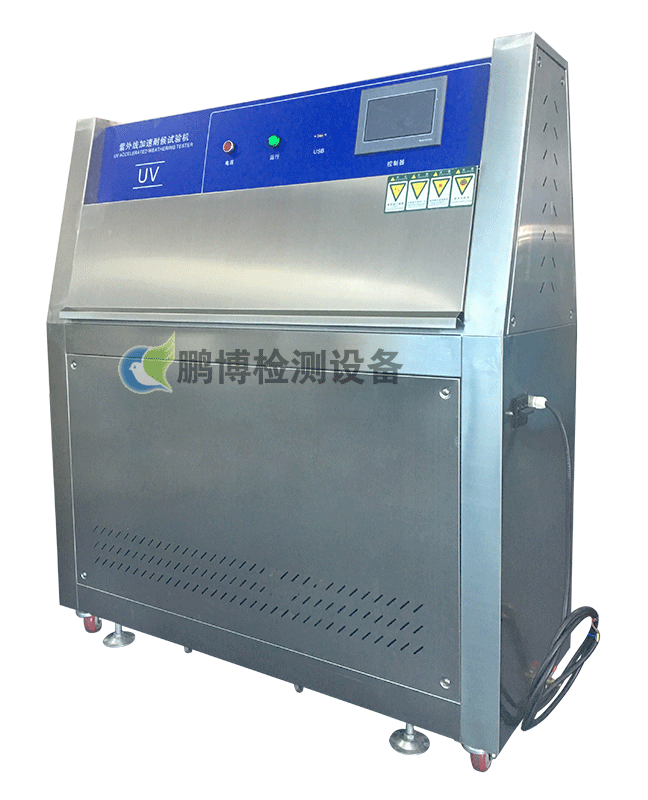

紫外線老化燈箱-塔式
紫外線耐候試驗機學名為“紫外線老化試驗箱”，是采用熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射和冷凝，對材料進行加速耐候性試驗，以獲得材料耐候性的結果?？赡M自然氣候中的紫外、雨淋、高溫、高濕、凝露、黑暗等環境條件，通過重現這些條件，合并成一個循環，并讓它自動執行完成循環次數。符合國際測試標準：ASTM D4329、D499、D4587、D5208、G154、G53；ISO 4892-3、ISO 11507；EN534；prEN 1062-4、BS 2782；JIS D0205；SAE J2020以及GB所有現行紫外線老化試驗標準。
技術指標：
l 型 號：PB-UV（標準型）
l 溫度范圍：RT+10℃～70℃
l 溫度均勻度：±3℃ 溫度波動度：±0.5℃
l 濕度范圍：≥75%RH
l 燈管內中心距離：65~70mm
l 試品與燈管中心距離：55mm
l 紫外燈管（選配）：UV-A351波長范圍315～400nm（其峰值351nm）
l 標準試片：75×150mm 21件 150X300MM
l 輻照強度：0.55/㎡ 340nm或313nm
l 符合標準:GB/T 14522-93 ASTM G154,ISO 4892-1 ISO 11507 ASTMD 4329
結構及材質：
l 工作室尺寸：400 ×1140×400mm （深×寬×高）
l 外型尺寸：D500XW1300XH1550mm
l 材料：內膽SUS304不銹鋼板 ，不銹鋼外殼；
l 燈管：Teelong品牌UVA-340紫外線燈管，二排共8只，40W/只(共8支)；
l 水源及耗量：潔凈水或蒸餾水8升/天（客戶自備）；
l 控制系統：XR-UV（觸摸屏和PLC控制器）；
l 主要元器件：臺灣士研和臺灣陽明；
l 手持式輻照計：北京師范大學UVA輻照計（選配件）。
試驗設備：
l 試驗箱的結構由耐腐蝕金屬材料制成，包含8只熒光紫外燈，盛水盤，試驗樣品架和溫度、時間控制系統及指示器；
l 燈管功率40W，燈管長度1200㎜。試驗箱均勻工作區域的范圍為900×210㎜；
l 燈安裝成四支一排，分兩排安裝，每排燈的燈管平行安裝，燈的中心距離為70㎜；
l 試驗樣品固定安裝在相距燈表面的最近平行面50㎜的位置，試驗樣品和它的支架構成箱的內壁，它們的背面曝露于室溫的冷卻空氣中，由于試驗樣品和箱內空氣的溫差。使試驗樣品表面的冷凝階段產生穩定的凝露條件，試驗箱應由底部經箱外壁和試驗樣品的通道產生自然空氣對流；
l 水蒸汽由加熱箱低的盛水盤產生，水深不大于25㎜，并有供水自動控制器，盛水盤應定期清潔防止形成水垢；
l 試驗箱的溫度由固定有寬75㎜、高100㎜、厚2.5㎜.黑色鋁板(黑板)上的傳感器進行測量,該黑板應放置于曝露試驗的中心區域,溫度計的測量范圍為30～80℃,容差為±1℃.光照和冷凝階段的控制應單獨進行,冷凝階段由加熱水溫進行控制；
l 試驗箱應放置于溫度為15～35℃的試驗室內，距離墻300㎜，并應防止其它熱源的影響，試驗室內的空氣不應強烈的流通，以免影響光照和凝露條件。
試驗條件：
l 試驗樣品固定裝置于試驗架上，面對熒光燈當試樣未將樣品架填滿時，則需用黑板將樣品架填滿，保持試驗箱內壁封閉；
l 試驗溫度。光照時可采用50、60、70℃三種溫度，優先推薦采用60℃；冷凝階段的溫度為50℃，溫度的容差均勻度為±2；
l 光照各冷凝的周期可選擇4H光照、4H冷凝或8H光照、4H冷凝兩種循環。
l 在第一次光照400～450H后，每排燈管需更換一支熒光燈，其它燈管按照燈循環和替換方式來補償燈管老化造成的損失。這樣的運行模式確保每支燈管的使用壽命在1600～1800H；
l 在更換燈管時，應擦干盛水盤和進行清潔，避免形成水垢。
試驗樣品和性能評定：
l 外觀的評定：對涂料主要是外觀的評定，塑料和橡膠必要時也可以進行外觀評定，檢查的項目主要是光澤、顏色變化、粉化、斑點、起泡、裂紋及尺寸穩定性等。應盡量用儀器進行定量的項目檢測，如光澤、色差計。
力學及其它性能的評定：一般橡膠材料進行抗拉強度、延伸率、硬度測量、塑料測量沖擊強度、斷裂延伸率、拉伸強度、彎曲強度，如必要可規定其它性能測試項目。產品究竟是需要用紫外線耐候試驗箱還是氙弧燈耐候箱？紫外線耐候試驗箱和氙弧燈耐候箱的區別？
我們總結下面兩點，供大家參考：
紫外：313nm 或者是340nm波長段，可見光和紅外段很少，可最真實地模擬太陽光短波段部分的光譜。
氙燈：全光譜，接近自然的太陽光試驗，最大吻合性地模擬自然界全陽光光譜
所以，選擇時一定要看試驗的目的，紫外光模擬陽光危害作用，雖然陽光中只有約5%的紫外光，卻是對曝露于戶外的耐久性材料造成光化學損害的主要原因：這是因?yàn)殡S著波長的減小，光線的光化學效應反而增強，因而在模擬陽光對耐久性產品的危害時，無須重現全波長陽光，只需模擬短波長紫外光，由于紫外光是漫射光源，故本試驗箱可向試樣表面均勻照射.無需復雜注旋轉試樣品。
二、紫外線耐候試驗箱老化試驗速度
紫外：快
氙燈：慢
選擇時一定要看材料的老化機理，如果是要求做材料的配方試驗(即產品還沒有定型)，要加快試驗進程，且知道該產品或者材料在紫外短波段時的老化影響更大，則選擇紫外老化試驗箱，否則，選擇氙燈老化試驗箱。
