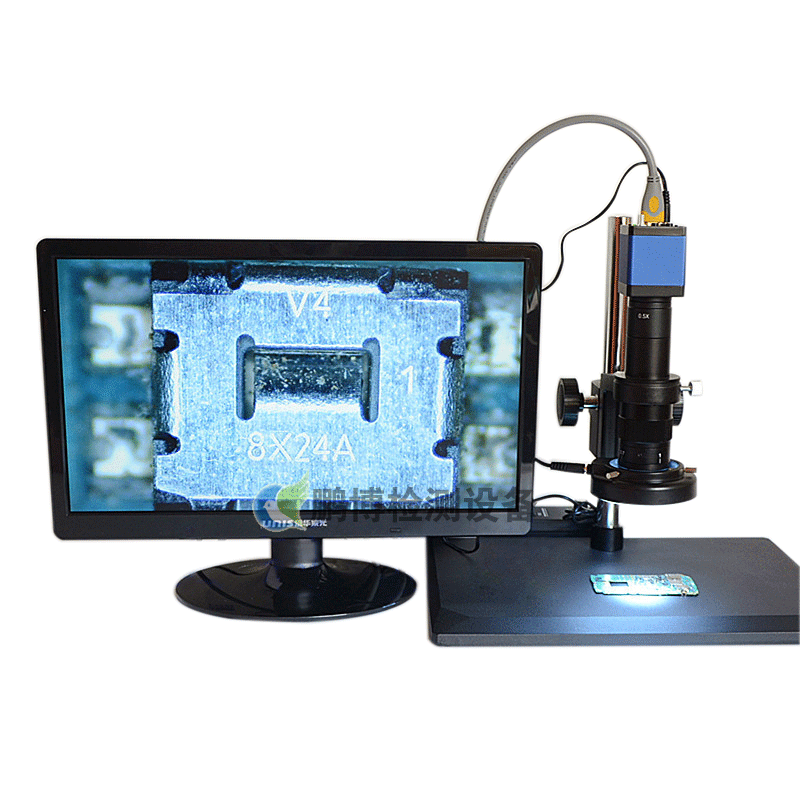

主要為滿足現代數碼、電子產品、電子設備、半導體、LED、LCD等各種產品生產時的在線檢測、成像觀察、檢驗、測量。產品包含：1400萬像素HDMI/USB輸出工業顯微鏡（配遙控器）+640倍可變焦鏡頭+大支架+LED可調控補光燈+金士頓高速16G內存卡及讀卡器+精準測量軟。

功能說明：

1、1400萬像素 日本松下COMS Sensor；

2、本產品具有1400萬像素拍照 和1080p視頻錄制 采用按mode鍵循環切換。其中Mode鍵我模式切換，默認為拍照模式，按一次調整為錄像，再按一次為預覽模式，循環切換。

3、產品提供8倍數碼變焦；按住up或down鍵可以數碼放大或縮小，長按為快速放大或縮小，短按為局部一次放大或縮小。

4、本產品提供HDMI 高清視頻輸出接口，輸出大小為1080p 60Hz。

5、本產品提供免驅 720P30幀/秒高清usb視頻輸出。

6、本產品支持一鍵影像凍結/解凍功能，開機后請按一下on/off鍵即可實現凍結和解凍功能。

7、產品提供劃線功能，橫線4條，豎線4條，支持線條可選和移動，并且顯示線條的顏色設置和粗細可調，同時提供中心十字光標顯示。

8、支持自動和手動曝光；

9、支持EV值（曝光補償）調節；

10、支持英文、中文繁體、中文簡體等多國語言設置；

11、支持50Hz、60Hz光源頻率選定設置；

12、支持HCSDT-flash卡（Class 4），最大道32GB；

13、支持關機保存設置功能；

二、接口說明：

1、HDMI 高清視頻輸出接口；

2、USBB-type 高清視頻輸出接口；

3、T-flash卡插口；

4、DC 接口（注意：直流5V）。

三、按鍵說明

1、開關機/凍結/解凍 按鍵；

2、Menu（菜單）按鍵；

3、上/+按鍵；

4、下/-按鍵；

5、拍照/錄像/確認按鍵；

6、模式切換/AE按鍵；

四、操作使用說明：

第一步：供電

請將原機配備的5V直流電源插入DC插口；

注：也可通過USB給設備供電；

第二步：開機

短按一下開關鍵，此時紅色指示燈亮，設備正常啟動；

第三部：接入顯示設備，進入預覽狀態

此時，如果通過HDMI高清輸出接口與顯示設備相連，則顯示設備上會輸出相機預覽影像，此時設備處在拍照模式下（綠色指示燈沒有亮）；如通過USB與顯示設備（如PC、支持UVC的顯示設別）相連，則顯示設備上會輸出相機預覽影像。

注：如先插入USB，后插入HDMI，則視頻輸出會自動切換到HDMI輸出。

第四步：操作使用

1．拍照

在HDMI輸出情況下，此時如短按一下拍照鍵，則設別會自動拍攝一張1400萬像素的照片，并以JPEG的格式保存在T-flash中；

注：在操作此步驟前，請確保設備有插入一張容量不小于2GB的T-Flash卡(Class4 以上)，否則，設備會提示卡出錯；

注：插入T-Flash卡后，如仍然提示卡出錯或按下拍照鍵時提示卡出錯，請?jiān)诓藛沃羞x擇格式化一下，對T-Flash卡進行格式化（參見格式化一項操作說明）；

2．錄像

在HDMI輸出狀態下，此時按模式切換鍵，則綠色指示燈亮，表示此時設備已進入錄像預覽狀態，此時如果短按錄像鍵，綠燈開始規則閃爍，則設備開始錄像，錄像文件為H.264編碼的1080P 30幀/秒高清視頻，并會保存到T-Flash卡中；

注：在操作此步驟錢，請確保設備有插入一張容量不小于2GB的T-Flash卡(Class4 以上)，否則，設備會提示卡出錯；

注：插入T-Flash卡后，如仍然提示卡出錯或按下拍照鍵時提示卡出錯，請?jiān)诓藛沃羞x擇格式化一下，對T-Flash卡進行格式化（參見格式化一項操作說明）；

3、數碼變焦：

在HDMI輸出狀態下，如短按上/+鍵，則設備會對預覽圖像進行數字變焦拉近（放大），如短按下/-鍵，則設備會對預覽圖像進行數字變焦拉遠（縮小），顯示設備下方會顯示放大、縮小倍數；

4、凍結、解凍

在HDMI輸出狀態下，在預覽狀態下，如短按開關機/凍結 鍵，則預覽影像凍結，此時再短按一下這個按鍵，則預覽影像解凍。

5、自動、手動曝光切換；

在HDMI輸出狀態下，在預覽狀態下，如短按模式切換/AE鍵，則設備會自動切換成手動（或自動）曝光；

注：設備默認為自動曝光。

6、線條顯示：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇線條顯示一項，按確定鍵，此時可以選擇顯示或不顯示線條，如選擇顯示線條，按確定鍵，再按MENU鍵退出菜單，此時顯示設備上會顯示橫4條、豎4條共8條支持，均勻的分布在顯示設備上。

7、鎖定線條，移動線條：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇線條移動一項，進入下一級菜單，再選擇所要鎖定的線條（橫線H1-H4，豎線V1-V4），進入下一級菜單，此時可用來設定顯示、不顯示、移動某一線條。

如選擇不顯示，按確定鍵，再按MENU鍵退出菜單，此時顯示設備上對應的線條就會消失；

如現則移動，按確定鍵，再按MENU鍵退出菜單，此時，如按上/下鍵，這可以上下或左右移動所選定的線條。

8、線條粗細設置；

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇線條粗細設置一項，進入下一級菜單，此時可選擇共4個級別的線條粗細設置，然后按確定鍵，再按MENU鍵退出菜單，線條的粗細會出現相應的變化；

9、線條顏色設置：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇線條顏色設置一項，進入下一級菜單，此時可選擇共5種的線條顏色設置，然后按確定鍵，再按MENU鍵退出菜單，線條的顏色會出現相應的變化；

10、十字星顯示設置；

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇顯示十字星設置一項，進入下一級菜單，此時可選擇顯示 或不顯示 十字星，如現則顯示，按確定鍵，再按MENU鍵退出菜單，此時顯示設備中心會出現一個十字星。

11、語言設置：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇語言設置一項，進入下一級菜單，此時可選擇所要使用的地方語言，按確定鍵，再按MENU鍵退出菜單，此時設備菜單提示語言會相應的切換為所選定的語言。

12、光源頻率設置：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇光源頻率設置一項，進入下一級菜單，此時可選擇所要使用的光源頻率（50Hz或60Hz），按確定鍵，再按MENU鍵退出菜單，此時設備預覽畫面會進入所選定的光源頻率的狀態下。

13、曝光補償設置：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇曝光補償設置一項，此時，顯示設備下方會顯示幾級曝光補償，此時按+/- 鍵，對應相應方向的調整，則預覽畫面會作出相應的補償響應，按確定鍵，此時設備會確定在對應的曝光補償狀態下。

14、格式化功能：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇格式化一項，此時，會提醒用戶是否要格式化T-Flash卡，此時，如選擇是，則設備會對插入設備的T-F卡進行格式化。

注：在做此步操作時，請確保您確定要格式化設備中的T-F卡，此操作后，T-F卡中的內容將被清除；

15、恢復出廠設置：

在HDMI輸出狀態下，在預覽狀態下，按MENU鍵，在彈出的菜單選項中，選擇回復出廠設置一項，此時，會提醒用戶是否要回復出廠設置，此時，如選擇是，則設備會將錯有設置選項和狀態回復到出廠狀態。

注：在做此步操作時，請確保您確定要回復出廠設置，此操作后，設備將清除所有早前對設備的設置；

第五步：關機：

在設備開啟的狀態下，長按開關機鍵，設備關機，并可以自動保存所有對設備的設置，紅色指示燈熄滅；為安全起見，建議用戶拔掉設備的電源。
