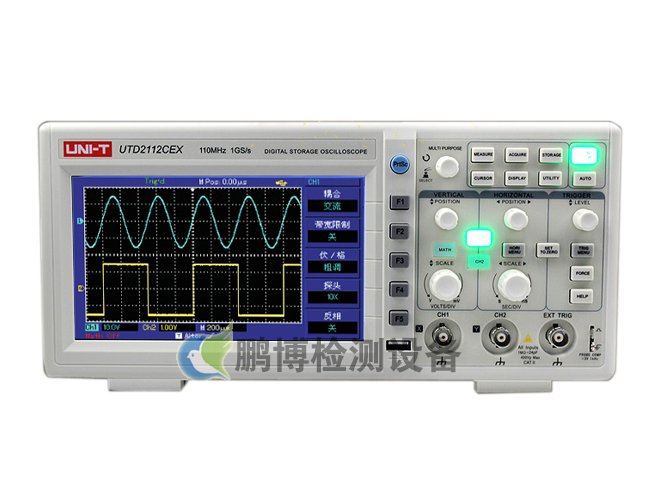

數字示波器
主要特點：
l 1GS/s實時采樣率 ；
l 2/4個模擬通道；
l 模擬通道帶寬：100MHz，70 MHz；
l 標配每通道28Mpts存儲深度；
l 50000wfms/s波形捕獲率；
l 多級波形灰度等級；
l 高達6.5萬幀硬件實時波形錄制功能；
l 每通道獨立時基可調；
l 強大的波形分析功能；
l 豐富的觸發及總線解碼功能；
l 豐富的外圍接口：USB Host，USB Device，LAN，AUX OUT。
主要參數：
基本參數 | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2112CEX | UTD2112CEX-II |
通道 | 2 | 2 | 2 | 2 | 2 | 2 |
帶寬 | 25MHz | 50MHz | 50MHz | 100MHz | 110MHz | 100MHz |
最大采樣率 | 250Ms/s | 500Ms/s | 1GS/s | 1GS/s | 1GS/s | 1GS/s |
上升時間 | ≤14ns | ≤7ns | ≤7ns | ≤3.5ns | ≤3.5ns | ≤3.5ns |
存儲深度 | 25kpts | |||||
波形捕獲率 | ≥2000wfms/s | ≥20000wfms/s | ||||
垂直靈敏度 | 1mV/div~20V/div | 1mV/div~20V/div | ||||
時基范圍 | 10ns/div-50s/div | 10ns/div-50s/div | 2ns/div-50s/div | |||
存儲方式 | 設置、波形、位圖 | |||||
觸發頻率計 | 6位觸發頻率計 | |||||
觸發類型 | 邊沿、脈寬、視頻、交替 | 邊沿、脈寬、交替 | 邊沿、脈寬、欠幅、超幅、斜率、視頻 | |||
接口類型 | USBOTG,Pass/Fail | USB OTG | USBOTG,Pass/Fail | |||
電源 | 100-240VACrms，50Hz/60Hz | |||||
LCD尺寸 | 7英寸TFLCD,WVGA(400*240) | 7英寸TFLCD,WVGA(800*480) | 8英寸TFLCD,WVGA(800*480) | |||
機身顏色 | 象牙白+灰色 | |||||
機身重量 | 2.2kg | |||||
機身尺寸 | 306*134*122mm | 336*164*108mm | ||||
標準配件 | 探頭X2（1:1,10:1可切換）、電源線、USB數據線、軟件光盤、保修卡 | |||||
