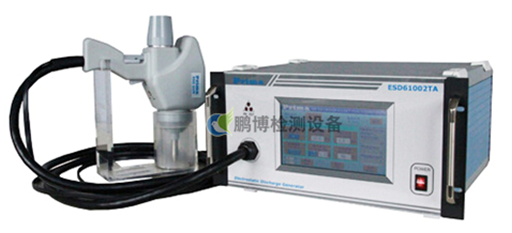

靜電放電發生器
智能型靜電放電發生器產品完全符合或超過國際標準IEC61000-4-2和國家標準GB/T17626.2的要求，主要用于評定電子電器產品靜電放電抗擾度能力。無論在外觀上，還是在性能指標上，是國內唯一一家可以與國外同類產品抗衡的電磁兼容測試設備專業廠家。
產品特點：
l 7.0英寸彩色觸摸屏操作；
l 內置溫濕度傳感器，實時記錄現場試驗環境；
l 使用進口程控高壓電源，性能穩定；
l 電壓自檢功能
l 全景顯示，操作更便捷,內置國際標準等級參數 ,內置一鍵編程模式；
l 自帶參數介紹，方便了解產品,使用簡單，無需注意操作順序（有軟件保護）；
l 符合 IEC61000-4-2 和 GB/T17626.2 標準的要求；
l 可以非常方便地更換阻容套件，以滿足不同標準的試驗要求；
技術參數：
參數 | 觸摸式全智能ESD61002TA |
輸出電壓 | 0.2-- ± 20kV |
輸出電壓極性 | 正 / 負 |
放電電容 | 150pF |
放電電阻 | 330 Ω |
放電電流上升時間 | 0.7～ 1ns |
靜電保持時間 | >5s |
工作形式 | 放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電 |
放電次數設定 | 1 ～ 9999 或無限次 |
放電形式 | 接觸放電 |
空氣放電 | |
放電次數 | 可預設置 1-9999 次或無限次 |
觸發方式 | 1.自動 2.手動 3.電壓自動漸升 掃描 |
設備工作電源 | AC220V ± 10%,50 Hz |
環境溫度 | 15 ℃ -35 ℃ |
主機尺寸，重量 | 350×360×175 mm 10kg |
實驗配置：
標準靜電放電實驗環境ESD-DESK
靜電放電實驗桌是為靜電放電試驗而專門設計的試驗裝置，符合IEC61000-4-2和GB/T17626.2標準，也可以用于脈沖群和衰減振蕩波的抗擾度試驗。
標準靜電放電實驗桌規格：
臺式設備 | 落地設備 |
①試驗臺(1700×900×800mm) | 絕緣支座(1100×800×100mm) |
②參考接地板(2700×1800×1.5mm) | ②參考接地板(2700×1800×1.5mm) |
③垂直耦合板(500×500×1.5mm) | ③垂直耦合板(500×500×1.5mm) |
④水平耦合板(1600×800×1.5mm) | ④垂直耦合座(500×500×1200mm) |
⑤絕緣襯墊 | ⑤帶電阻的電纜線（470kΩ*2） |
⑥帶電阻的電纜線（470kΩ*2） |
|
這套試驗配置是針對靜電放電試驗專門設計的，符合IEC61000-4-2和GB/T17626.2標準的要求，對提高靜電放電試驗的重復性和可比性有重要作用。根據被試設備不同，靜電放電試驗有臺式和落地兩種配置，ESD-DESK則是兩種配置的組合。本配置還可以用于脈沖群和衰減振蕩波的抗擾度試驗。

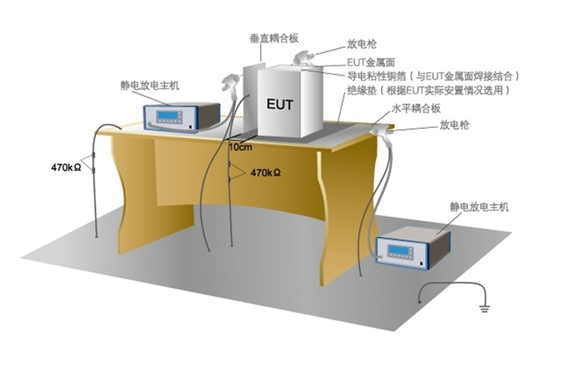

靜電放電抗擾度試驗配置示意圖：
